采用先進的西門子PLC作為主站，采用KHP178K煤礦用帶式輸送機保護控制裝置做為分站，井下安裝有防爆計算機可以在井下進行監控。另外，監控信息上傳到地面的調度室，在上位機上也可以對井下的設備運行情況進行全面的監控。

1、具有圖像實時顯示功能：在皮帶機頭、機尾轉載點處安裝高清攝像頭，連接防爆顯示器可以實時顯示皮帶機當前運行狀態，并且存儲在硬盤錄像機中，存儲時間可達一個月。畫面可以上傳到地面。

2、參數修改：進入修改參數界面，點擊對應參數，輸入想要修改的數值即可。

3、具有自動、手動、檢修等多種工作方式：具有“逆煤流啟動”和“順煤流啟動”等多種運行控制方式。

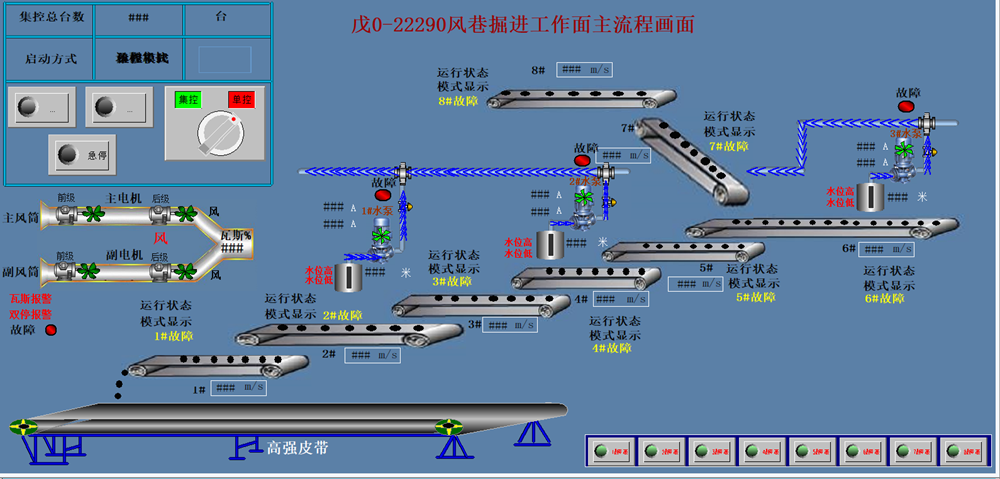

4、可顯示各皮帶、給煤機的啟停狀態：還可以顯示各皮帶跑偏、超溫、煙霧、堆煤、速度等保護故障信號，并可查詢皮帶故障種類和故障位置。

5、數據通信功能：各PLC分站內嵌MODBUS-RTU通信協議，采用RS485通信與上位機配接，組成礦井監控系統。

6、系統配置數字的通訊信號器：實現地面井下雙工對講、起車全線預警，又能自動進行故障語音播報，方便皮帶沿線維修人員與地面及井下其他人員通訊聯系，既節省維修時間又方便維修人員。
